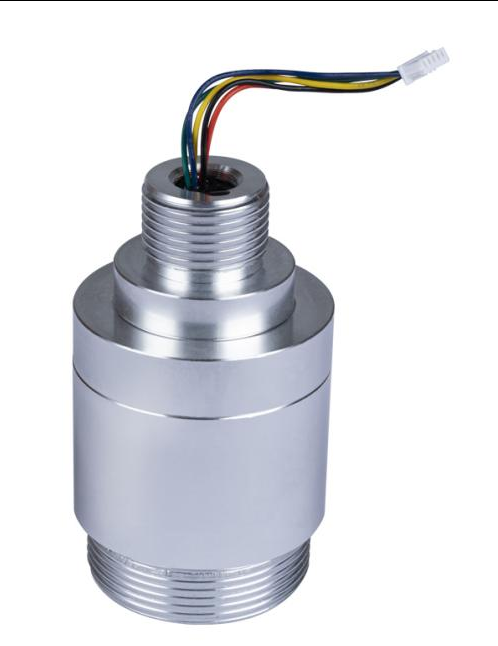

DS-M4T智能傳感器集成模塊
1、模組標準化，將各種不同種類的氣體傳感器統一接口、統一封裝，出廠精準標定。
?2、可帶電熱拔插操作，即插即用，端子連接，免焊接 。
?3、出廠精準標定，使用無需再標定，無需二次開發即買即用。
4、輸出信號多樣化，支持包括數字量(UART)和模擬量同時輸出，方便使用。
5、標準 MODBUS 通信協議。
?6、兼容紅外、電化學、催化等多種傳感器。
?7、體積小，重量輕，高精度，反應靈敏穩定性強。
8、預熱時間短，低功耗 ，抗干擾能力強。
1. 智慧公廁氣體檢測項目
2. 智慧農業氣體檢測項目
3. 智慧管廊 、隧道項目
?4. 智慧井蓋氣體檢測項目
5. 隧道公路、道路氣體檢測項目
?6. 智慧養殖氣體檢測項目
7. 智慧糧倉氣體檢測項目
?8. 地下車庫氣體檢測項目
9. 科研項目、環境監測項目
?10. 工業智能化氣體檢測項目如巡檢機器人等
11. 汽車電子、智慧消防、檢測儀器儀表
對各種氣體傳感器的信號進行放大濾波處理，進而微處理器對信號進行理論計算，輸出 數字信號。針對不同的傳感器，濾波放大電路亦不相同。

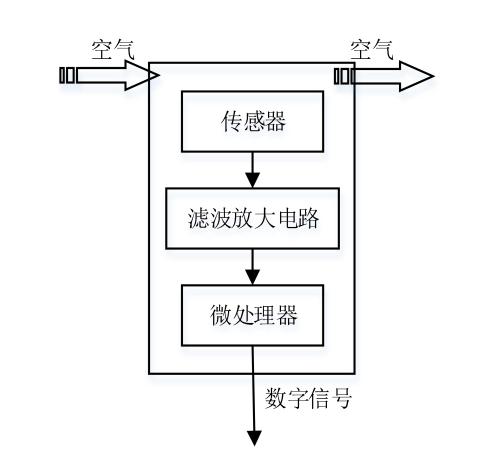

模組功能框圖

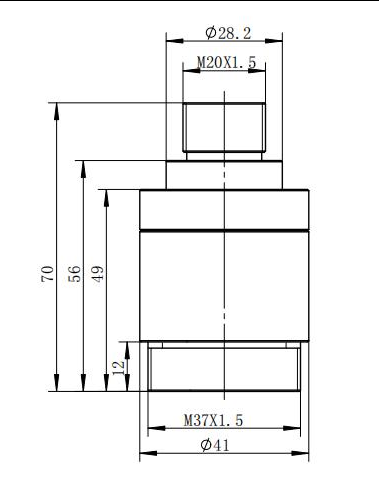

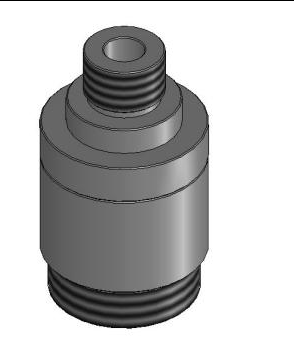

模組外觀尺寸圖
導線顏色 |
導線定義 |
功能說明 |
極?。∕IN）V |
典型值（TYP）V |
極大（MAX）V |
紅色 |
GND |
電源地 |
0 |
0.0 |
---- |
藍色 |
IO1 |
模擬信號量 |
0 |
2.0 |
3.0 |
黑色 |
VCC |
電源 |
4.5 |
5 |
5.5 |
黃色 |
TX |
串口發送 |
0 |
3.0 |
---- |
綠色 |
RX |
串口接收 |
0 |
3.0 |
---- |
技術指標
工作電壓 |
DC 5V±0.5V |
功耗 |
≤1W |
工作溫度 |
電化學：-20℃-+50℃???催化：?-40℃~70℃ |
工作濕度 |
10%-95%RH（無凝露） |
采用方式 |
自然擴散（特殊需求可定制流通式） |
檢測氣體 |
見附表 |
檢測范圍 |
見附表 |
分辨率 |
見附表 |
技術原理 |
電化學/催化燃燒/半導體/紅外/光離子/熱導等 |
通信格式 |
UART波特率9600，數據位：8；停止位：1；校驗位：無 |
模擬量輸出 |
0-2V |
預熱時間 |
30s（用戶可調） |
壽命 |
電化學：2年??紅外：5年 ?半導體：5年 ?催化燃燒：2年 |
外形尺寸 |
?41mm*70mm |
產品重量 |
35g |
注：特殊需求可聯系本公司定制。
