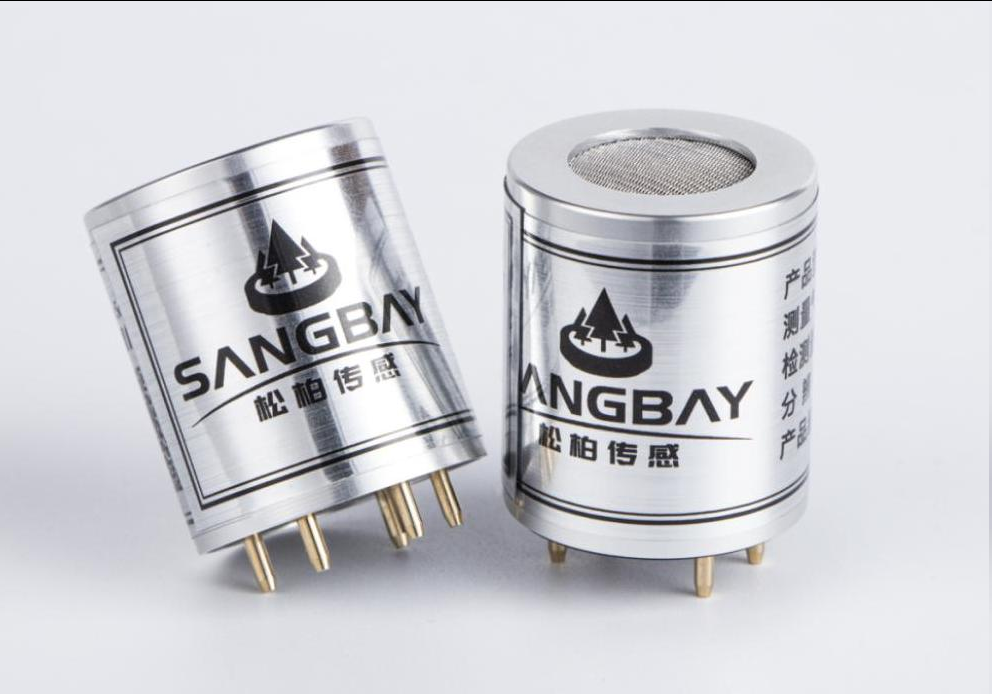

S-M4智能型氣體傳感器
1、模組標準化，將各種不同種類的氣體傳感器統一接口、統一封裝，出廠精準標定。
2、可帶電熱拔插操作，即插即用，端子連接，免焊接 。
?3、出廠精準標定，使用無需再標定，無需二次開發即買即用。
4、輸出信號多樣化，支持包括數字量(UART)和模擬量同時輸出，方便使用。
?5、標準 MODBUS 通信協議。
?6、兼容紅外、電化學、催化等多種傳感器。
?7、體積小，重量輕;高精度，反應靈敏穩定性強。
8、預熱時間短，低功耗 ，抗干擾能力強。
1. 智慧公廁氣體檢測項目
2. 智慧農業氣體檢測項目
?3. 智慧管廊 、隧道項目
?4. 智慧井蓋氣體檢測項目
5. 隧道公路、道路氣體檢測項目
6. 智慧養殖氣體檢測項目
7. 智慧糧倉氣體檢測項目
?8. 地下車庫氣體檢測項目
9. 科研項目、環境監測項目
10. 工業智能化氣體檢測項目如巡檢機器人等
11. 汽車電子、智慧消防、檢測儀器儀表
模組功能框圖
模組外觀尺寸圖

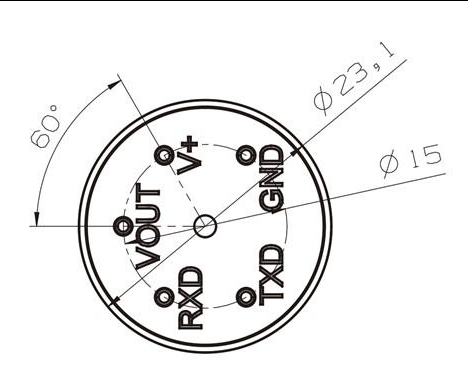

模組底視尺寸圖
管腳定義 |
功能說明 |
極?。?/span>MIN）V |
典型值（TYP）V |
極大（MAX）V |
GND |
電源地 |
0 |
0.0 |
---- |
IO1 |
模擬信號量 |
0 |
2.0 |
3.0 |
VCC |
電源 |
4.5 |
5 |
5.5 |
TX |
串口發送 |
0 |
3.0 |
---- |
RX |
串口接收 |
0 |
3.0 |
---- |
六、 技術指標
工作電壓 |
DC 5V±0.5V |
功耗 |
≤1W |
工作溫度 |
電化學：-20℃-+50℃???催化：?-40℃~70℃ |
工作濕度 |
10%-95%RH（無凝露） |
采用方式 |
自然擴散（特殊需求可定制流通式） |
檢測氣體 |
見附表 |
檢測范圍 |
見附表 |
分辨率 |
見附表 |
技術原理 |
電化學/催化燃燒/半導體/紅外/光離子/熱導等 |
通信格式 |
UART波特率9600，數據位：8；停止位：1；校驗位：無 |
模擬量輸出 |
0-2V |
預熱時間 |
30s（用戶可調） |
外形尺寸 |
?23.1mm*27.15mm |
壽命 |
電化學：2年??紅外：5年 ?半導體：5年 ?催化燃燒：2年 |
產品重量 |
25g |
注：特殊需求可聯系本公司定制。
1、 禁止插拔模組上的傳感器；
2、 禁止直接焊接模組的插針，可對插針的管座進行焊接；
3、 模組避免接觸有機溶劑（包括硅膠及其它膠粘劑）、涂料、藥劑、油類及高濃
度氣體；
4、 模組不可經受過度的撞擊或震動；
5、 模組初次上電需預熱 5 分鐘以上，長時間未使用建議預熱 24 小時以上；
6、 請勿將模組長時間放置于高濃度有機氣體中；
7、 在選擇模組時，應根據不同應用領域、不同應用場合選擇不同量程的產品。
